Кран-манипулятор поворотный GENERAL CRANE Max 6.0

Кран-манипулятор навесной поворотный GENERAL CRANE Max 6.0

Описание и область применения

   Данный поворотный кран-манипулятор универсален ,надёжен и экономически выгоден и применяется во всех видах хозяйственной деятельности для выполнения манипуляций любой сложности с грузами весом до 1500 тонн на расстоянии до 6 м.

  GENERAL CRANE Max 6.0 характерен тем, что :

• Он прост в использовании и экономически выгоден благодаря простому и надёжному устройству механизма, где используются износоустойчивые взаимозаменяемые детали.

• Стрела крана с телескопическим роликовым выдвижным механизмом ,которая позволяет работать на расстоянии до 6 м

• Имеет долговечный поворотный механизм с повышенной надёжностью с упорными шариковыми и радиальными подшипниками

• Удобно управляется от внешнего отдельного 5-секционного гидрораспределителя для независимой регулировки давления в каждом гидроцилиндре ,что позволяет точно контролировать работу крана и отдельно регулировать высоту опорных лап для стабильной работы на любой поверхности!

• Обладает уникальной складной конструкцией ,что позволяет быстро привести его в рабочее положение и обратно и упрощает транспортировку.

• За счёт универсальной 3-точечной навески и навесного агрегатирования с трактором его можно легко и быстро доставить в нужное место и при желании быстро снять с задней навески

• Имеет поворотный крюк с грузоподъёмностью 3 тонны ,который идеально приспособлен для манипуляций с тарой типа "Биг бэг".

• Гидропривод с мощными и надёжными гидроцилиндрами ,наружными стальными трубками высокого давления с гидрозамками и двухоплёточными рукавами высокого давления!

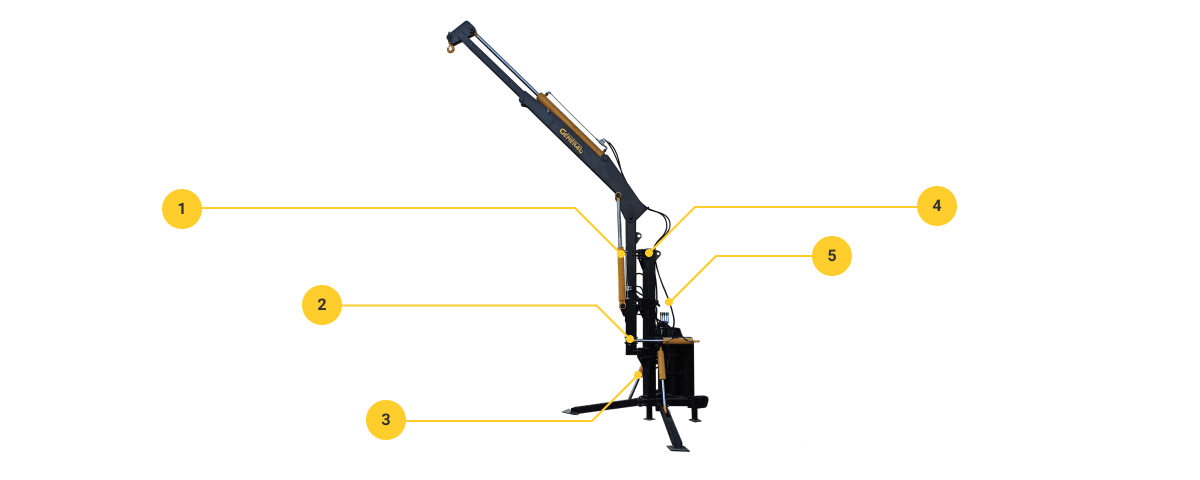

Отличительные особенности модели

ü Поворотные узлы , с упорными шариковыми и радиальными подшпиниками ,как следствие, повышенная надёжность и долговечность узлов и конструкции

ü Удобное внешнее управление от 5-секционного гидрораспределителя

ü Универсальная 3-точечная навеска на трактор

ü Уникальная складываемая конструкция ,которая повышает компактность , упрощает и ускоряет транспортировку и установку крана-манипулятора

ü Реализован механизм плавного поворота стрелы

ü Поворотный на 360^о крюк с грузоподъёмностью 3 тонны

ü Мощный и надёжный гидропривод с гидрозамками

Технические и функциональные характеристики

Максимальная рабочая высота: 6,2 м

Вылет стрелы: 4,2 м

Угол поворота: 160^о

Грузоподъёмность крана: 1500 кг

Габаритные размеры:

  - Высота в транспортном положении : 3,4 м

  - Ширина в рабочем положении : 3,4 м

  - Ширина в транспортном положении: 1,4 м

Масса: 930 кг

Рама: выполнена из высокоуглеродистой стальной бесшовной трубы с толщиной стенки 8 мм

Гидравлическая система:

- 4  гидроцилиндра с гильзой 80 мм и штоком 50 мм ( 2 на лапах и 2 на подъём стрелы,

1 гидроцилиндр с гильзой 80 мм и штоком 40 мм на поворот крана,

1 гидроцилиндр с гильзой 100 мм и штоком 50 мм на выдвижение стрелы

«Профмаш»( Украина)

- Гидравлические трубки из закалённой стали «Hansa-Flex» (Германия)

- Прочные рукава высокого давления «Agroimpuls» Украина.

Узлы с заменяемыми втулками

Смазываемые пальцы с маслёнками из стали марки 45

Шплинты на пальцах для удобства в работе

Ролики в выдвижном механизме стрелы

Все элементы проходят обязательную обработку ,а именно: зачистку ,шлифовку и пескоструйную обработку! Перед покраской производится грунтовка и сушка тепловой пушкой! В конце все детали покрываются полиуретановым покрытием и сушатся в сушильной камере!

Функциональные свойства:

 - Регулируемый угол поворота крана

 - Регулировка высоты крана

 - Регулировка вылета стрелы крана

 - Точная регулировка высоты каждой лапы для устойчивой работы на любой поверхности
